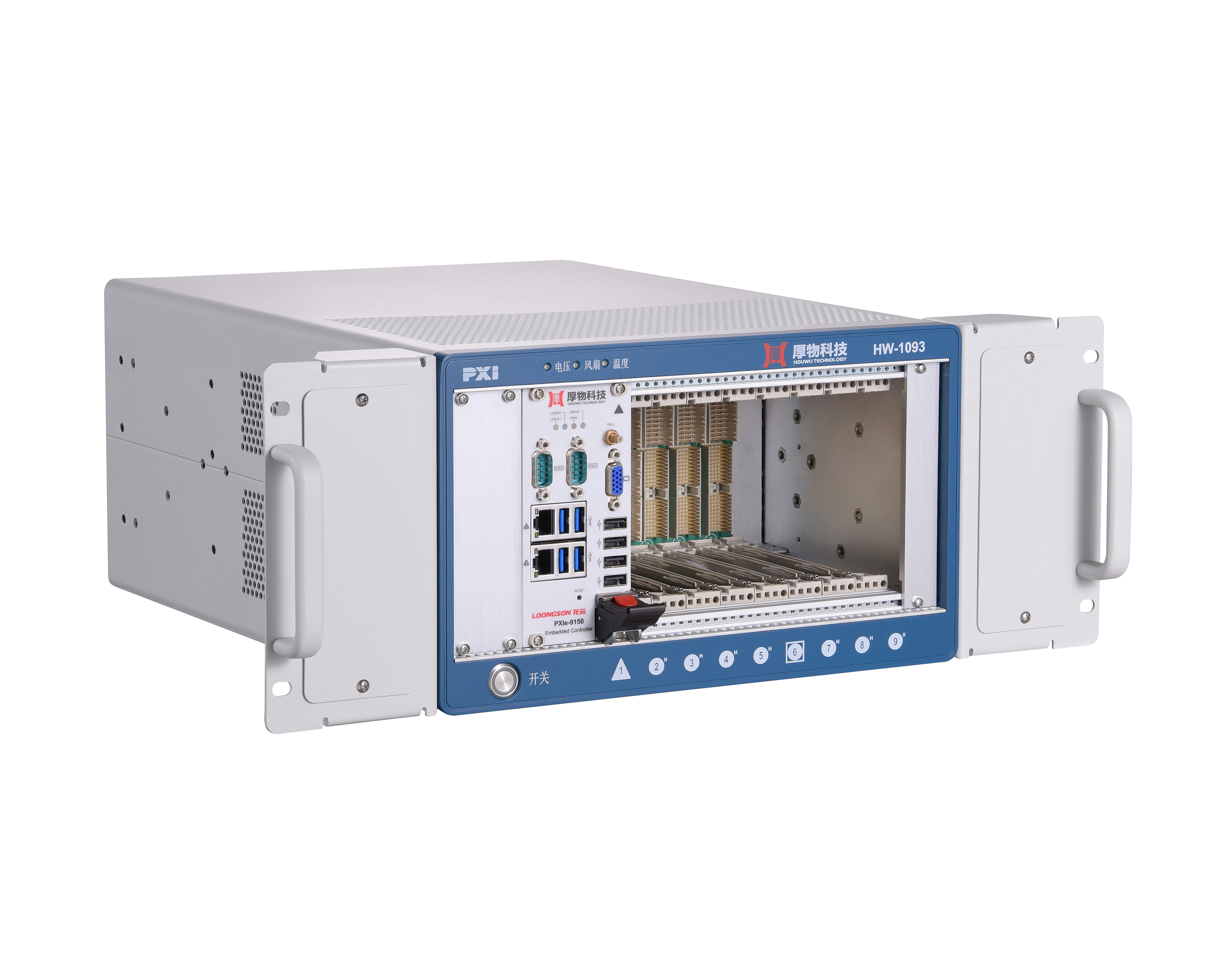

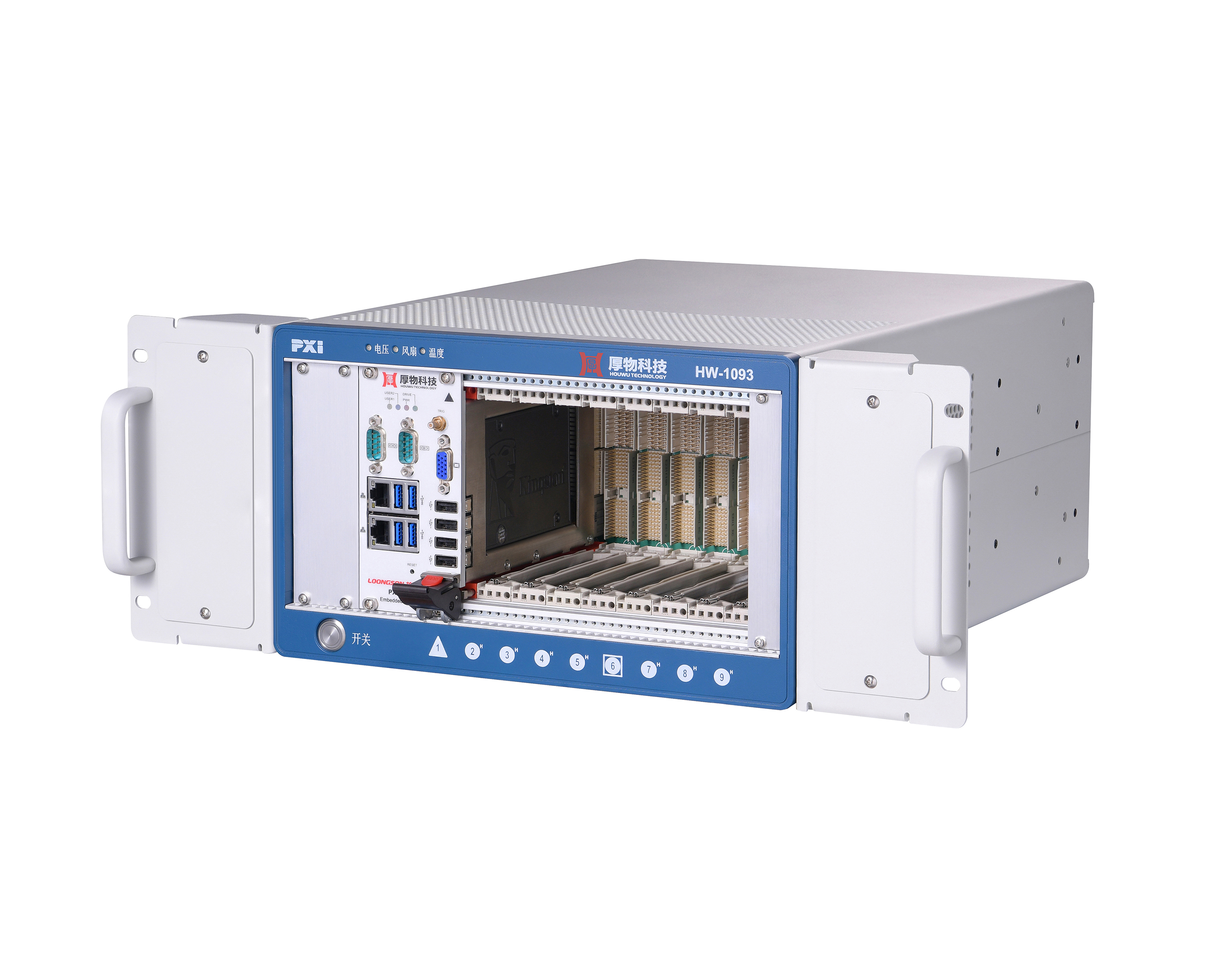

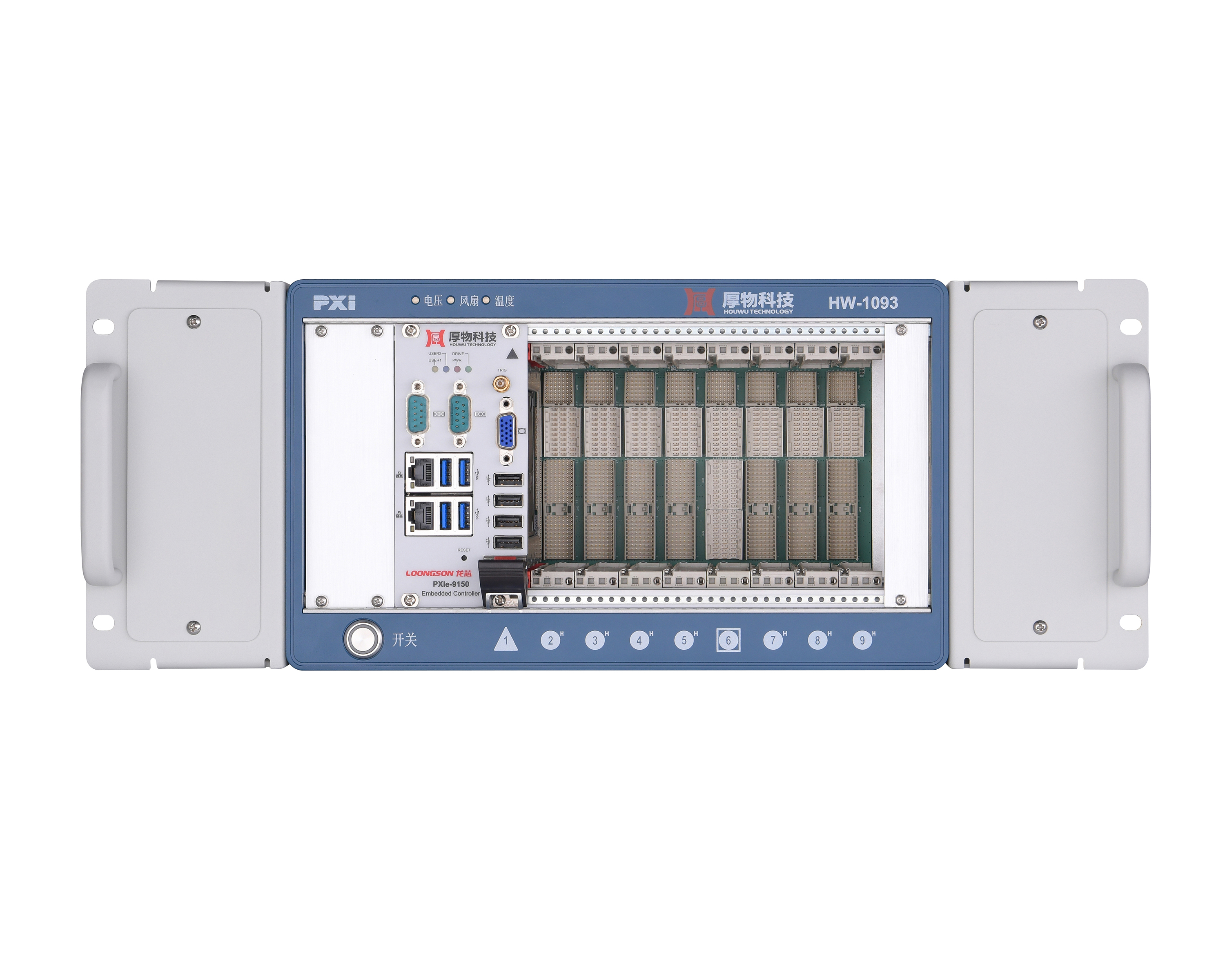

HW-1093r(G3) PXIe平台

● 符合PXIe/PXI总线标准规范
● 国产标准19''机架式PXIe测控平台
● PXIe/PXI模块信号后出线设计
● 内置厚物科技PXIe-9180控制器
● 内置厚物科技3U 9槽PXIe Gen3.0高速背板
● 1个3U PXIe系统槽
● 7个3U PXIe/PXI扩展槽和1个3U PXIe定时槽
● 系统槽总带宽24GB/s
● 每个扩展槽专用带宽8GB/s
● 兼容数采、模块化仪器、航空总线、FPGA等 PXIe/PXI模块
● 主动散热设计
● 风扇转速可根据机箱内部温度高低实现自动调速
● 工业设计简洁美观
● 可实时监控系统电源、风扇、温度状态
业界经典款国产高速高带宽3U 9槽PXIe机架式测控平台

HW-1093r(G3)是业界经典款内置Intel® Xeon® 八核十六线程CPU嵌入式PXIe控制器、PXIe Gen3.0高速背板的标准机架式PXIe测控平台,严格满足标准19''上架机柜设计,适用于科研试验、自动化测试产线、综合测试机柜等工作场景。


HW-1093r(G3)内置高性能3U 9槽PXIe高速背板,基于PCIe Gen3.0技术,符合PXIe/PXI总线标准规范,具有1个PXIe系统槽、7个PXIe/PXI混合扩展槽(兼容PXIe和PXI模块)和1个PXIe定时槽。系统槽总带宽24GB/s,扩展槽专用带宽8GB/s,兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。此测控平台为主动式散热设计,支持PWM风扇转速控制,根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热;具有硬件状态监控功能,可实时监控系统电源、风扇、温度状态。


HW-1093r(G3)充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点,根据项目应用不同,此测控平台可内置各种不同的PXIe/PXI模块,实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量,用户可以在此测控平台上快速搭建各种测量、测试及控制系统,适用于军工国防、航空航天、兵器电子、船舶舰载等实战应用场合和科学试验研究场合。
